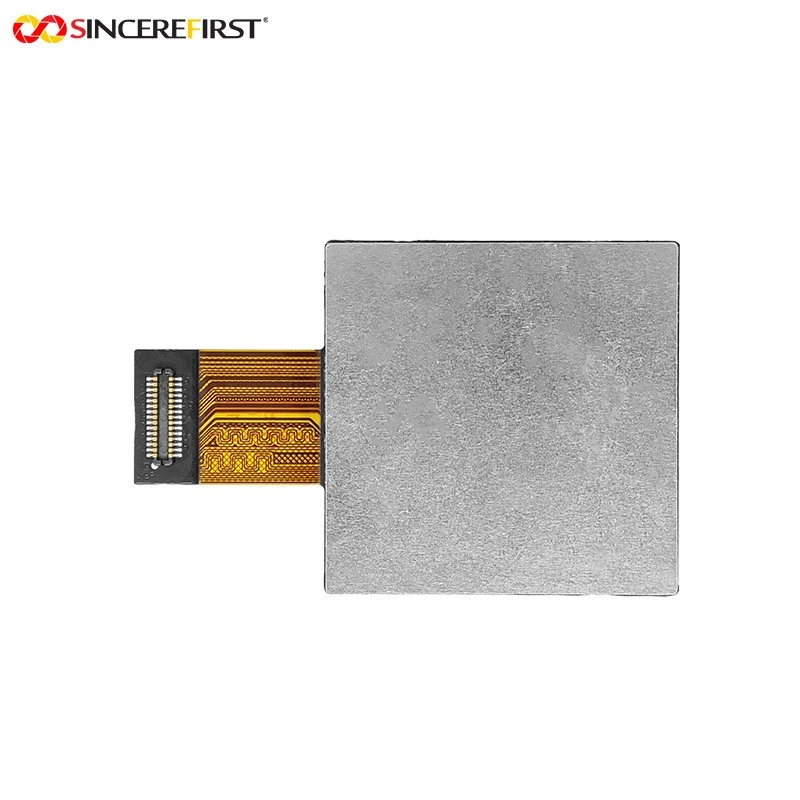

Sony IMX989 50MP Sensor gran C-PHY Mòdul de càmera FPC d'enfocament automàtic
Guangzhou Sincere Information Technology Ltd. és un dels fabricants i proveïdors de mòduls de càmera FPC de Sony IMX989 50MP gran sensor C-PHY Auto Focus FPC més professionals a la Xina. Benvingut als productes de descompte a l'engròs per a la venda aquí des de la nostra fàbrica. Les comandes personalitzades són benvingudes.
Els desenvolupadors que cerquen les especificacions de Sony IMX989 sovint necessiten saber més del que el sensor d'imatge pot proporcionar per si mateix. Un disseny pràctic de la càmera també depèn de la lent, l'estructura d'enfocament, la interfície, el connector i l'espai mecànic disponible. Aquest mòdul integra el 50MP IMX989 en una configuració de càmera FPC definida construïda al voltant del seu gran format de sensor d'1/0,98 polzades.
L'IMX989 proporciona una resolució nativa de 8192 × 6144 amb píxels d'1,6 μm i admet 4K@30FPS, operació de 4-en-1 píxels, Octa-PD, HDR i sortida RAW de 8/10/12/14 bits. El mòdul afegeix VCM Auto Focus, una configuració òptica D87 × H72 × V57 graus i una interfície BTB C-PHY MIPI de 30 pins. L'alineació activa s'utilitza com a procés de producció estàndard per a aquest model.
Característiques
•Plataforma de sensor gran d'1/0,98 polzades
El Sony IMX989 utilitza un format òptic d'1/0,98-polzada amb píxels d'1,6 μm, la qual cosa fa que la mida del sensor sigui una de les raons principals per considerar aquest mòdul davant d'alternatives de format més petit de 50 MP.
•Detall de la imatge nativa de 50 MP
El sensor proporciona una resolució nativa de 8192 × 6144 mentre que la sortida de vídeo confirmada és de 4K@30FPS, compatible amb projectes que requereixen una adquisició d'imatges fixes d'alta{4}}resolució-, així com una sortida de vídeo 4K.
•Octa-PD amb enfocament automàtic VCM
El mòdul combina la capacitat IMX989 Octa-PD amb una estructura d'enfocament automàtic VCM i un rang d'enfocament de 13 cm a infinit per a dispositius que necessiten capturar subjectes a distàncies canviants.
•Sortida RAW de 8/10/12/14 bits
El suport RAW de diversos-bits ofereix diverses opcions de profunditat de dades-d'imatge per a canalitzacions de desenvolupament i processament d'imatges-avall d'ISP.
•Integració de 30 pins C-PHY MIPI
La interfície 30Pin BTB C-PHY MIPI proporciona una ruta d'integració-de l'amfitrió definida per als dispositius OEM que utilitzen un processador i una arquitectura de placa compatibles.
•Producció interna d'-alineació activa
Aquest model estàndard es fa amb l'equip d'alineació activa de SincereFirst. L'AA s'utilitza durant el muntatge del mòdul de la càmera com a procés de fabricació en lloc de tractar-se com una característica del propi sensor IMX989.
Aplicació del mòdul de càmera MIPI
•Imatge de mà d'alt-detall
El sensor gran, la resolució nativa de 50 MP i l'enfocament automàtic VCM poden suportar escàners portàtils, eines d'imatge portàtil i altres dispositius que necessiten una captura detallada a distàncies canviants del subjecte.
•Terminals d'imatge intel·ligent
La interfície C-PHY i l'estructura Auto Focus es poden avaluar per a terminals intel·ligents, equips d'accés i sistemes d'imatge integrats que requereixen una càmera d'alta-resolució dins d'un dispositiu integrat.
•Captura de documents i visuals
L'alta resolució nativa i la sortida RAW de diversos-bits fan que el mòdul sigui adequat per a estacions de captura de documents, equips d'arxiu visual i altres sistemes on els detalls de la imatge retinguts són importants.
•Imatges d'alta{0}}resolució OEM
El mòdul IMX989 proporciona una ruta de càmeres de sensor gran-definida per a equips d'imatge especialitzats on la plataforma amfitrió té prou espai mecànic i capacitat de processament per a una configuració de sensor d'1/0,98 polzada.
Detalls del producte
|
Nom del producte |
Mòdul de càmera MIPI de procés AA de resolució 8K |
|
Sensor |
Sensor CMOS Sony IMX989 |
|
Píxel |
50MP |
|
Resolució |
8192x6144 |
|
Velocitat de fotogrames |
4K@30FPS |
|
Mida del sensor |
1/0,98 polzades |
|
Característica |
Octa-PD, HDR, píxels 4 en 1 |
|
Format de sortida |
RAW de 8/10/12/14 bits |
|
Interval d'enfocament |
13 cm ~ Infinit |
|
EFL |
8,7 mm ± 5% |
|
F.NO |
1.9 ±5% |
|
FOV |
D87 graus * H72 graus * V57 graus |
|
Tipus de focus |
Enfocament automàtic VCM |
|
Distorsió televisiva |
＜1% |
|
Procés |
Procés estàndard d'alineació activa (AA) - |
|
Interfície |
Interfície BTB C-PHY MIPI de 30 pins |
Opcions de personalització
Gran-integració mecànica del sensor
El sensor d'1/0,98 de polzada i la pila òptica requereixen més espai d'instal·lació que les configuracions de càmeres més petites. Les dimensions del mòdul, l'espai lliure de la lent i la disposició del recinte es poden discutir al voltant del dispositiu objectiu abans que finalitzi el disseny.
C-Coincidència d'amfitrió i connector de PHY
La ruta C-PHY de 30 pins s'ha de fer coincidir amb el processador amfitrió, el connector i l'arquitectura de la placa. La informació disponible sobre la interfície i el connector es pot discutir durant la integració del projecte.
Configuració de lents, FOV i focus
La vista estàndard D87 graus × H72 graus × V57 graus i el rang d'enfocament de 13 cm a infinit es poden revisar quan l'aplicació objectiu necessita una cobertura d'escena o un comportament d'enfocament diferent.
FPC i Estructura del Mòdul
La disposició FPC i els requisits mecànics relacionats es poden discutir per als dispositius OEM on l'estructura estàndard no coincideix directament amb l'espai d'instal·lació disponible.
AA per a dissenys de càmeres relacionats
Aquest model IMX989 utilitza l'alineació activa com a producció estàndard. També es poden produir altres dissenys de mòduls de càmera adequats amb AA com a procés de fabricació de pagament addicional quan els seus requisits òptics justifiquen el cost afegit.
PMF
P: Per què triar un mòdul de càmera IMX989 en lloc d'un altre mòdul de càmera de 50MP?
R: La diferència principal és el gran format de sensor d'1/0,98-polzada amb píxels d'1,6 μm. Els projectes que prioritzen la mida del sensor, un alt detall de la imatge nativa i una gran-configuració òptica del sensor poden preferir la ruta IMX989 a les alternatives de 50MP de format més petit.
P: Quines són les principals especificacions del sensor Sony IMX989 utilitzades en aquest mòdul?
R: Aquesta configuració utilitza un sensor CMOS Sony IMX989 de 50 MP amb una resolució nativa de 8192 × 6144, un format de sensor d'1/0,98-polzada i píxels d'1,6 μm. També admet el funcionament de píxels 4 en 1, Octa-PD i HDR.
P: Es tracta d'un mòdul de càmera IMX989 complet o només del sensor d'imatge?
R: Aquesta és una configuració completa del mòdul de càmera FPC. Combina el sensor IMX989 amb òptica de lents, enfocament automàtic VCM, FPC, connector i integració C-PHY MIPI.
P: Quina interfície utilitza el mòdul de càmera IMX989?
R: La interfície confirmada és una interfície BTB C-PHY MIPI de 30 pins. La compatibilitat del processador amfitrió, l'encaminament del connector i la integració de la placa s'han de confirmar abans del desenvolupament final del dispositiu.
P: Quins formats RAW són compatibles?
R: Els formats de sortida d'imatge confirmats inclouen RAW de 8 bits, 10 bits, 12 bits i 14 bits.
P: Què és el rang d'enfocament automàtic?
R: El mòdul utilitza VCM Auto Focus amb un rang d'enfocament confirmat de 13 cm a Infinity.
P: Puc sol·licitar una mostra i informació tècnica abans de la producció?
A: Sí. Es poden discutir mostres per a proves d'imatge i integració, i es pot proporcionar informació del mòdul disponible com ara el connector, la interfície i els detalls mecànics segons l'etapa del projecte.
P: Es pot personalitzar l'FPC, la lent o l'estructura de la càmera?
R: La personalització es pot discutir al voltant del disseny FPC requerit, la configuració òptica, el connector i la instal·lació mecànica del dispositiu de destinació.
Esteu avaluant IMX989 per a un disseny de càmera amb sensor gran-?
L'IMX989 d'1/0,98-polzada ofereix una ruta de disseny diferent dels mòduls de càmeres de 50 MP més petits, però també exigeix diferents espais mecànics, òptica i integració de l'amfitrió. Parleu amb SincereFirst per comparar la configuració de l'IMX989 amb altres opcions de 50MP, revisar la integració de C-PHY o sol·licitar una mostra per a la prova del projecte.
